Автомобильная фара — один из ключевых элементов безопасности вождения. От точности её оптических компонентов зависят равномерность светового потока, видимость в дождь и туман, а значит — безопасность движения.

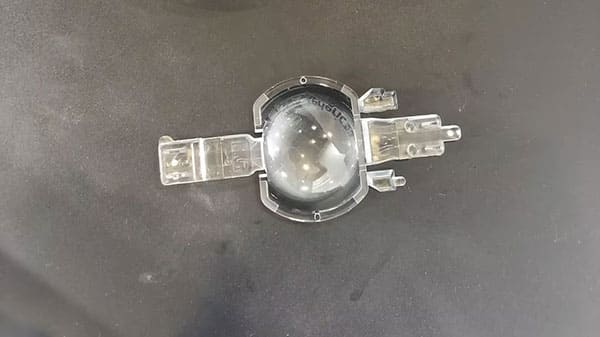

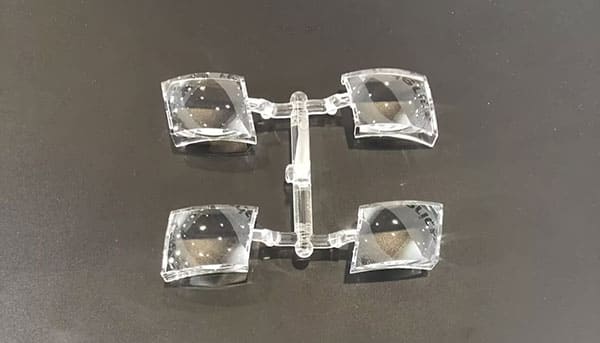

Особенно высокие требования предъявляются к толстостенным оптическим линзам. Они должны быть прозрачными, без оптических искажений, коробления, поверхностных дефектов и внутренних напряжений. При этом производство таких изделий традиционным способом связано с очень длительным циклом: например, литьё линзы для фары с толщиной стенки 30 мм может занимать не менее 20 минут.
Технология OptiSure™ от Tederic создана именно для этой задачи. Она объединяет многослойное литьё, внешнее охлаждение, точное управление процессом и автоматизацию, помогая производить толстостенные линзы с высокой оптической чистотой и более эффективным производственным циклом.
Почему толстостенные линзы так сложны в производстве
Пластмассы обладают низкой теплопроводностью: чем толще стенка изделия, тем дольше тепло отводится от его внутренних слоёв. В традиционном однослойном процессе это значительно увеличивает время охлаждения и риск возникновения дефектов.
Для оптических компонентов такие отклонения критичны. Неравномерное охлаждение может приводить к внутренним напряжениям, усадке, короблению, поверхностным следам течения и рассеиванию света. Кроме того, длительное пребывание материала в цилиндре и горячеканальной системе увеличивает вероятность пожелтения и термической деградации прозрачного полимера.
Многослойное литьё вместо одного толстого слоя

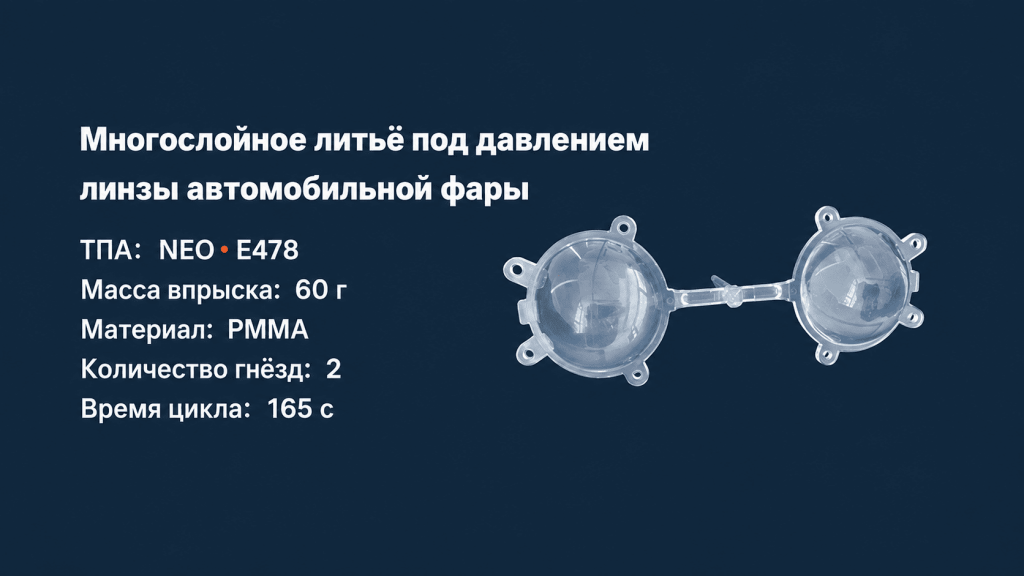

Основой решения OptiSure™ является формование толстостенной линзы несколькими более тонкими слоями с применением внешнего охлаждения. Каждый отдельный слой охлаждается быстрее, чем единый массивный слой, поэтому сокращается общее время охлаждения и всего производственного цикла.
По данным Tederic, решение позволяет повысить эффективность производства в демонстрационном проекте на 30%. В материалах по многослойному формованию OptiSure™ также указывается сокращение цикла на 300–400% по сравнению с обычными методами. Конкретный эффект зависит от конструкции изделия, пресс-формы и исходного технологического процесса.
Точность, необходимая для оптики
Для толстостенной прозрачной линзы важен контроль каждого этапа процесса. OptiSure™ использует гибкую многоступенчатую технологию впрыска: один узел впрыска может выполнять несколько операций впрыска и дозирования с разными параметрами в рамках одного цикла.
Такой подход помогает сократить время нахождения материала в цилиндре, снизить риск пожелтения материала и даёт разработчикам пресс-форм больше возможностей при проектировании изделий.
Электропривод и точное управление процессом позволяет удерживать колебания скорости впрыска в пределах 0,2 мм/с. Это помогает минимизировать следы течения материала и дефекты, связанные с неравномерным распределением внутренних напряжений в толстостенных оптических деталях.

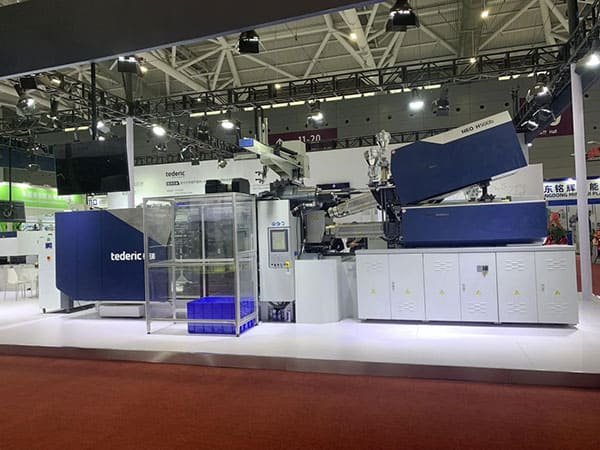

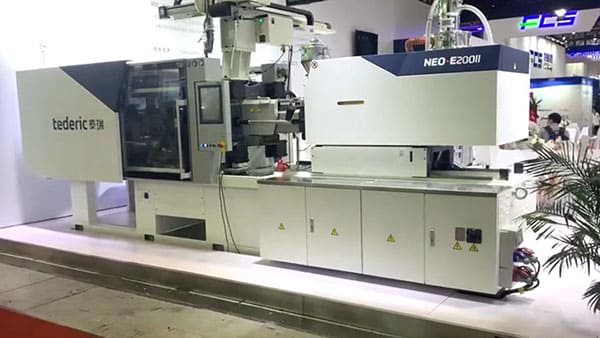

Также свою роль играет термопластавтомат: высокая точность электрического ТПА серии NEO·E обеспечивает повторяемость впрыска до 0,1%. Вместе с увеличенными литниковыми впусками, повышенным давлением выдержки и её увеличенной продолжительностью это позволяет уменьшить усадку и поверхностные дефекты, повышая точность производства линзы.
Для дополнительного контроля может применяться запатентованная технология CN103612375B — цифровая система раздельного измерения и управления температурой. Она помогает точно контролировать температуру шнека и сопла, что особенно важно при работе с прозрачными оптическими материалами.
Чистое производство и энергоэффективность
Электрические ТПА NEO·E соответствуют требованиям к работе в чистом помещении класса ISO 9 и подходят для производства прозрачных оптических линз.
В отличие от гидравлических решений, электрический ТПА не подвержен таким факторам, как изменения температуры масла и его внутренние утечки. Это помогает сохранять стабильность параметров в течение года, упрощает диагностику и снижает расходы на обслуживание благодаря меньшему числу компонентов.
В решении для толстостенных автомобильных линз используется система рекуперации энергии. По данным Tederic, уровень энергопотребления соответствует Euromap 9+, а экономия по сравнению с сервогидравлическими ТПА составляет более 35%. Полностью сервомоторное управление обеспечивает сухой цикл до 1,5 секунды и скорость впрыска до 400 мм/с.
Для решения OptiSure™ на базе электрогидравлической комбинированной технологии энергопотребление составляет менее 0,32 кВт·ч/кг.
Решение для более сложной автомобильной оптики
Tederic предлагает комплексный подход к производству автомобильных оптических компонентов. Помимо OptiSure™ для многослойного литья толстостенных линз, компания может предложить:
оборудование для многокомпонентного литья;
технологию литья с компрессией CoinSure™, позволяющую уменьшать внутренние напряжения;
Технология OptiSure™ показывает, что высокое качество оптики и высокая производительность не должны противоречить друг другу. За счёт технологии послойного литья, управляемого охлаждения и точного контроля процесса технология помогает производить сложные толстостенные линзы с необходимыми оптическими характеристиками, сокращая цикл и повышая экономическую эффективность производства.
