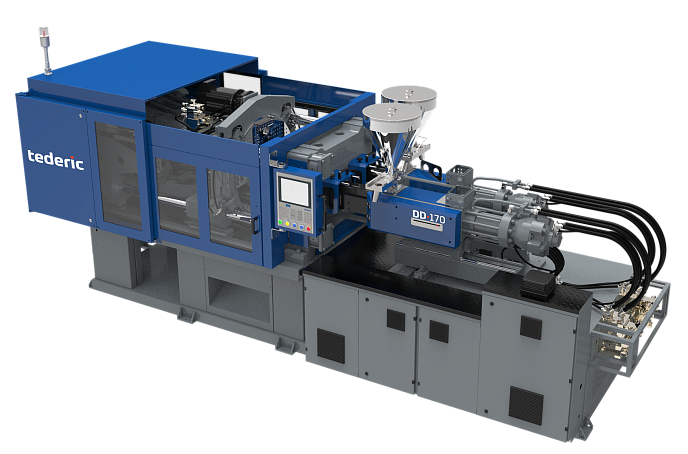

ТПА D170Db m210/m150

Серия ТПА

DREAM·DD

Усилие смыкания 170 тонн

Система привода Гидравлика

Тип смыкания Коленно-рычажный

Система управления Techmation/Keba

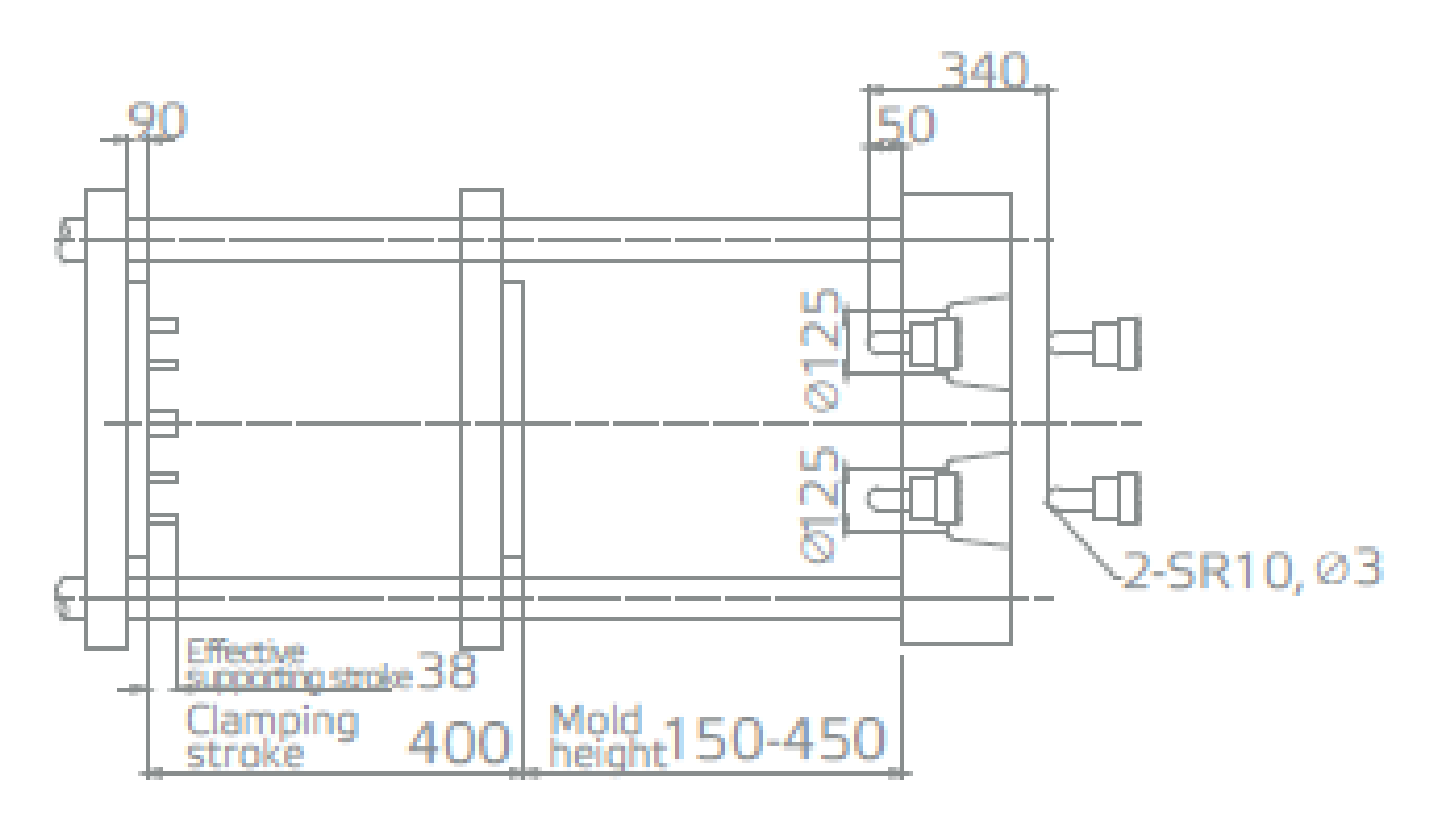

Узел смыкания	Ед.	D170Db m210/m150
Усилие смыкания	т	170
Ход открытия формы	мм	400
Расстояние между колонн	мм	700x420
Макс. высота пресс-формы	мм	450
Мин. высота пресс-формы	мм	150
Несущая способность поворотной плиты	т	0.7
Ход толкателя	мм	130
Эффективный ход толкателя	мм	38
Усилие толкателя	кН	34
Кол-во толкателей	шт	3+3
Макс. просвет	мм	850
Расстояние между центрами формы	мм	420
Диаметр поворотной плиты	мм	730
Макс. поворотный диаметр формы	мм	846

Узел впрыска	Ед.	m210			m150
Узел впрыска	Ед.	A	B	C	A	B	C
Диаметр шнека	мм	28	32	35	25	28	32
Объем впрыска (теор.)	см³	89	116	138	62	78	101
Масса впрыска (ПС)	г	81	105	126	56	71	92
Давление впрыска	МПа	246	188	158	309	246	188
Скорость впрыска в воздух (ПС)	г/с	80	105	125	64	80	105
Скорость вращения шнека	об/мин	240
Макс. скорость впрыска	мм/сек	143
Ход шнека	мм	144			126
Диаметр шнека	мм	28	32	35	25	28	32
Объем впрыска (теор.)	см³	89	116	138	62	78	101
Масса впрыска (ПС)	г	81	105	126	56	71	92
Давление впрыска	МПа	246	188	158	309	246	188
Скорость впрыска в воздух (ПС)	г/с	80	105	125	64	80	105
Скорость вращения шнека	об/мин	240
Макс. скорость впрыска	мм/сек	143
Ход шнека	мм	144			126
Диаметр шнека	мм	28	32	35	25	28	32
Объем впрыска (теор.)	см³	89	116	138	62	78	101
Масса впрыска (ПС)	г	81	105	126	56	71	92
Давление впрыска	МПа	246	188	158	309	246	188
Скорость впрыска в воздух (ПС)	г/с	80	105	125	64	80	105
Скорость вращения шнека	об/мин	240
Макс. скорость впрыска	мм/сек	143
Ход шнека	мм	144			126
