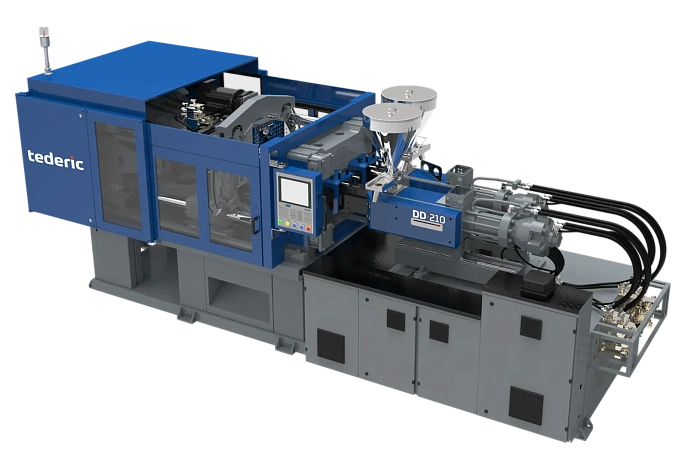

ТПА D210Db m150/m150

Серия ТПА

DREAM·DD

Усилие смыкания 210 тонн

Система привода Гидравлика

Тип смыкания Коленно-рычажный

Система управления Techmation/Keba

Узел смыкания	Ед.	D210Db m150/m150
Усилие смыкания	т	210
Ход открытия формы	мм	450
Расстояние между колонн	мм	830x510
Макс. высота пресс-формы	мм	500
Мин. высота пресс-формы	мм	180
Несущая способность поворотной плиты	т	0.8
Ход толкателя	мм	160
Эффективный ход толкателя	мм	68
Усилие толкателя	кН	34
Кол-во толкателей	шт	3+3
Макс. просвет	мм	950
Расстояние между центрами формы	мм	450
Диаметр поворотной плиты	мм	870
Макс. поворотный диаметр формы	мм	1010

Узел впрыска	Ед.	m150 (1)			m150 (2)
Узел впрыска	Ед.	A	B	C	A	B	C
Диаметр шнека	мм	25	28	32	25	28	32
Объем впрыска (теор.)	см³	62	78	101	62	78	101
Масса впрыска (ПС)	г	56	71	92	56	71	92
Давление впрыска	МПа	309	246	188	309	246	188
Скорость впрыска в воздух (ПС)	г/с	64	80	105	64	80	105
Скорость вращения шнека	об/мин	240
Макс. скорость впрыска	мм/сек	143
Ход шнека	мм	126
Диаметр шнека	мм	25	28	32	25	28	32
Объем впрыска (теор.)	см³	62	78	101	62	78	101
Масса впрыска (ПС)	г	56	71	92	56	71	92
Давление впрыска	МПа	309	246	188	309	246	188
Скорость впрыска в воздух (ПС)	г/с	64	80	105	64	80	105
Скорость вращения шнека	об/мин	240
Макс. скорость впрыска	мм/сек	143
Ход шнека	мм	126
Диаметр шнека	мм	25	28	32	25	28	32
Объем впрыска (теор.)	см³	62	78	101	62	78	101
Масса впрыска (ПС)	г	56	71	92	56	71	92
Давление впрыска	МПа	309	246	188	309	246	188
Скорость впрыска в воздух (ПС)	г/с	64	80	105	64	80	105
Скорость вращения шнека	об/мин	240
Макс. скорость впрыска	мм/сек	143
Ход шнека	мм	126
