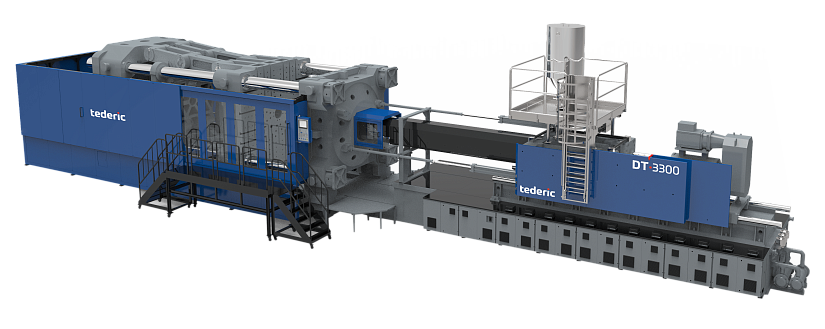

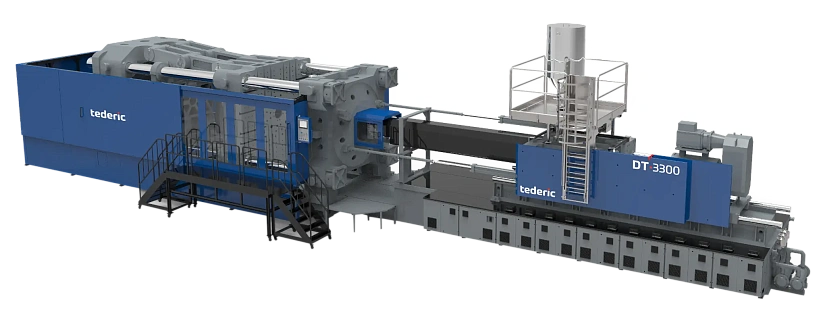

ТПА D3300 i66600

Серия ТПА

DREAM·DT

Усилие смыкания 3300 тонн

Система привода Гидравлика

Тип смыкания Коленно-рычажный

Система управления Techmation/Keba

Производимая продукция:

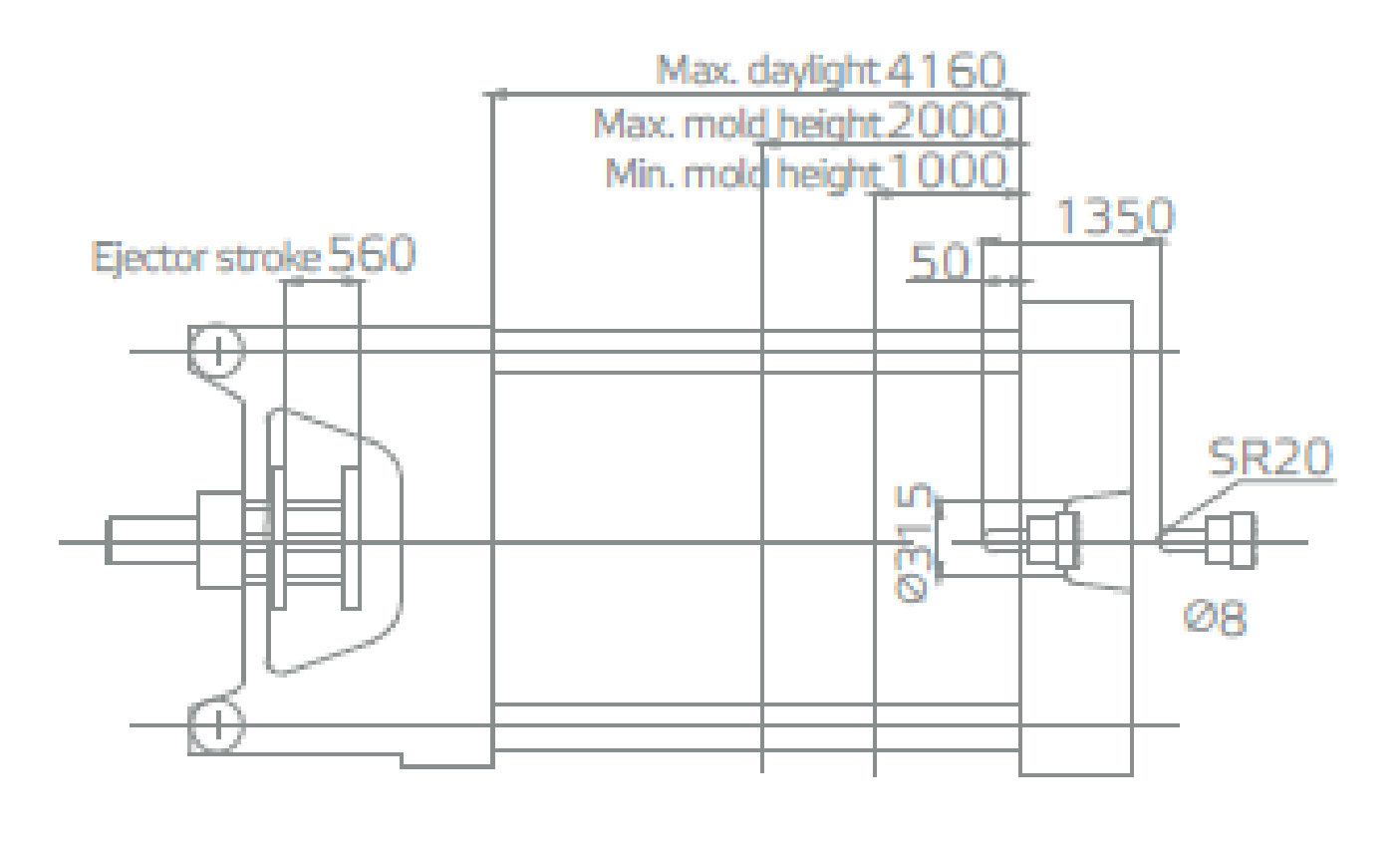

Узел смыкания	Ед.	D3300 i66600
Усилие смыкания	т	3300
Ход открытия формы	мм	2160
Расстояние между колонн	мм	2200x1900
Макс. высота пресс-формы	мм	2000
Мин. высота пресс-формы	мм	1000
Мин. размер пресс-формы	мм	1540x1330

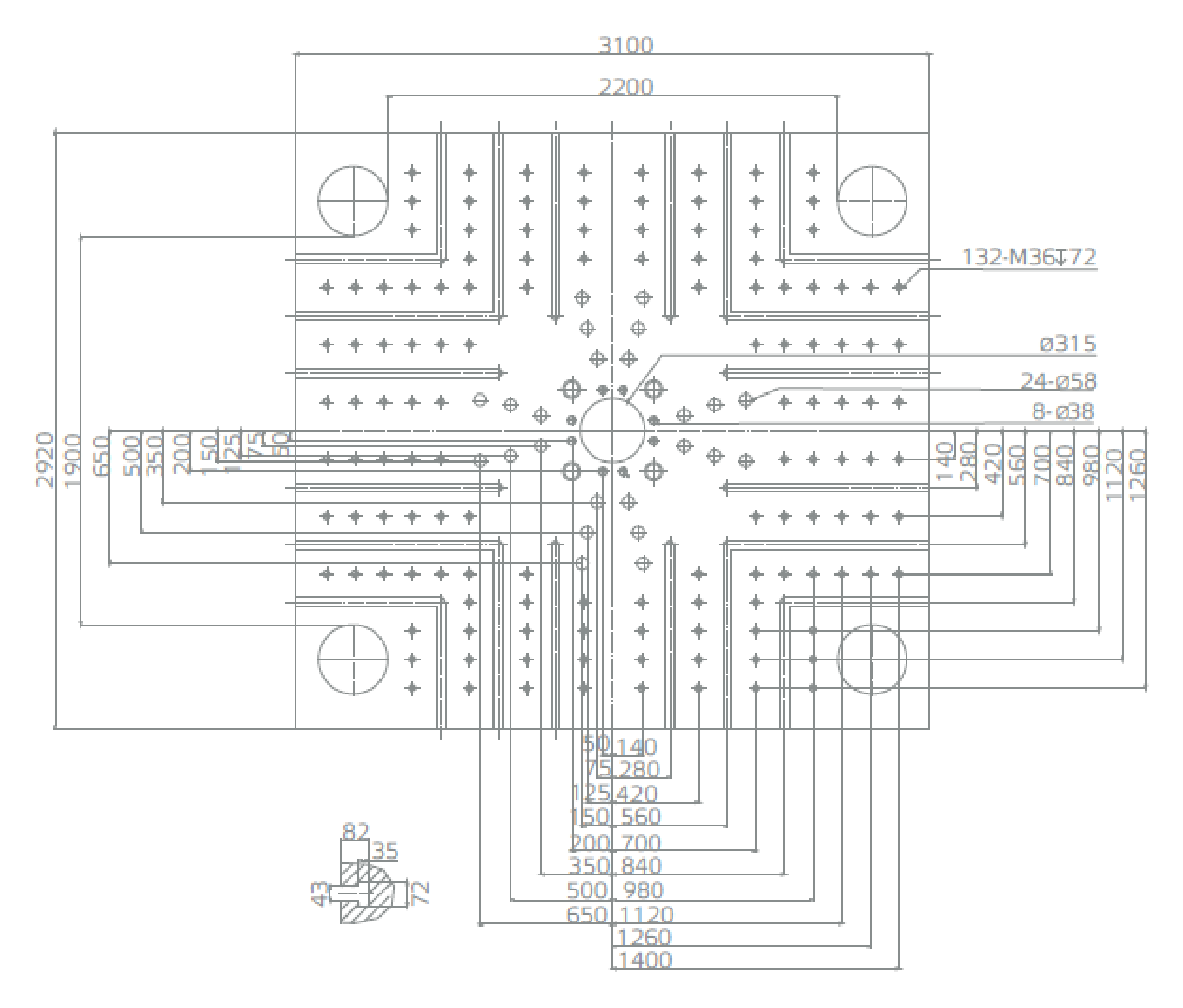

Размеры плиты (ВxД)	мм	3100x2920
Ход толкателя	мм	560
Усилие толкателя	кН	565
Кол-во толкателей	шт	33
Макс. просвет	мм	4160

Узел впрыска	Ед.	i66600
Узел впрыска	Ед.	A	B	C	D
Диаметр шнека	мм	200	210	220	230
Объем впрыска (теор.)	см³	39553	43607	47859	52308
Масса впрыска (ПС)	г	35993	39682	43552	47600
Давление впрыска	МПа	187.2	169.8	154.7	141.5
Скорость впрыска в воздух (ПС)	г/с	1751	1931	2119	2316
Скорость вращения шнека	об/мин	62
Макс. скорость впрыска	мм/сек	61
Ход шнека	мм	1259
Диаметр шнека	мм	200	210	220	230
Объем впрыска (теор.)	см³	39553	43607	47859	52308
Масса впрыска (ПС)	г	35993	39682	43552	47600
Давление впрыска	МПа	187.2	169.8	154.7	141.5
Скорость впрыска в воздух (ПС)	г/с	1751	1931	2119	2316
Скорость вращения шнека	об/мин	62
Макс. скорость впрыска	мм/сек	61
Ход шнека	мм	1259
Диаметр шнека	мм	200	210	220	230
Объем впрыска (теор.)	см³	39553	43607	47859	52308
Масса впрыска (ПС)	г	35993	39682	43552	47600
Давление впрыска	МПа	187.2	169.8	154.7	141.5
Скорость впрыска в воздух (ПС)	г/с	1751	1931	2119	2316
Скорость вращения шнека	об/мин	62
Макс. скорость впрыска	мм/сек	61
Ход шнека	мм	1259
Диаметр шнека	мм	200	210	220	230
Объем впрыска (теор.)	см³	39553	43607	47859	52308
Масса впрыска (ПС)	г	35993	39682	43552	47600
Давление впрыска	МПа	187.2	169.8	154.7	141.5
Скорость впрыска в воздух (ПС)	г/с	1751	1931	2119	2316
Скорость вращения шнека	об/мин	62
Макс. скорость впрыска	мм/сек	61
Ход шнека	мм	1259

Прочее	Ед.	D3300 i66600
Макс. давление насоса	МПа	17.6
Мощность двигателя насоса	кВТ	61x2+40x3
Мощность нагревателей	кВТ	232
Вместимость бункера	кг	400
Объем масляного бака	л	2600
Вес станка	т	255

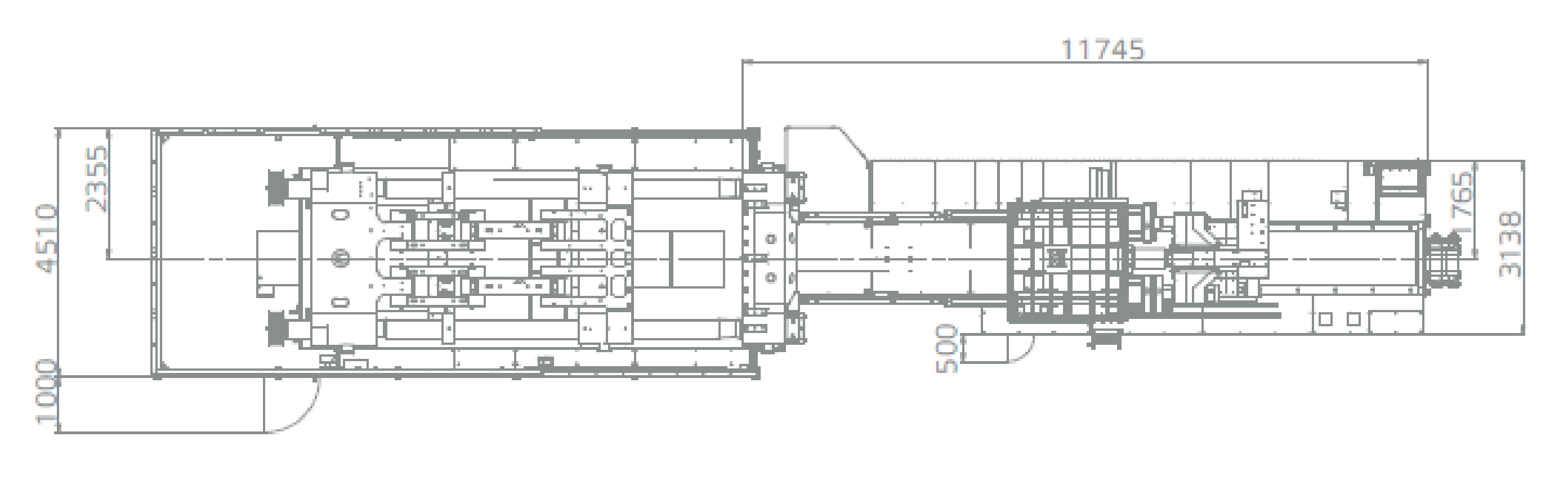

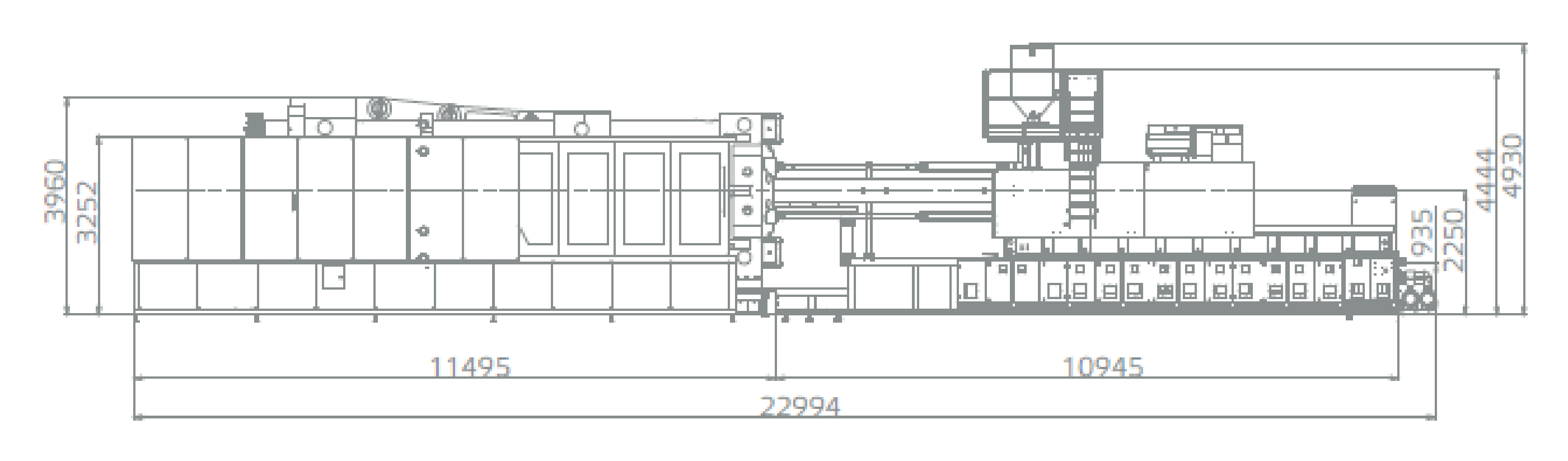

Размеры станка (ДхШхВ)	м	23,0x4,52x4,55
