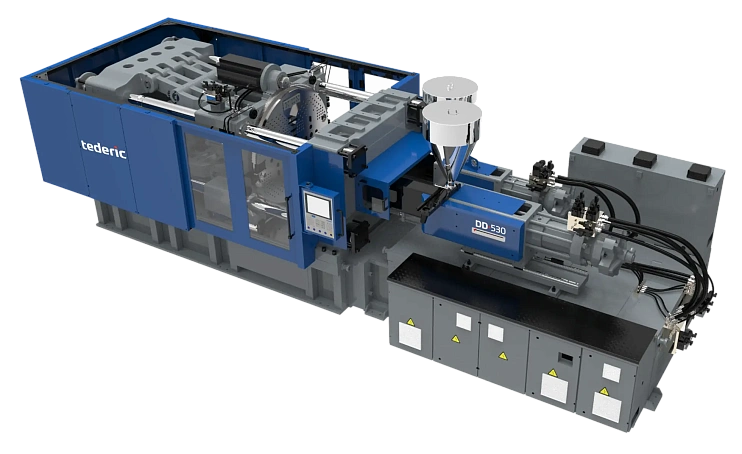

ТПА D530Db m1500/m520

Серия ТПА

DREAM·DD

Усилие смыкания 530 тонн

Система привода Гидравлика

Тип смыкания Коленно-рычажный

Система управления Techmation/Keba

Узел смыкания	Ед.	D530Db m1500/m520
Усилие смыкания	т	530
Ход открытия формы	мм	650
Расстояние между колонн	мм	1180x730
Макс. высота пресс-формы	мм	750
Мин. высота пресс-формы	мм	250
Несущая способность поворотной плиты	т	3.0
Ход толкателя	мм	160
Эффективный ход толкателя	мм	48
Усилие толкателя	кН	110
Кол-во толкателей	шт	5+5
Макс. просвет	мм	1370
Расстояние между центрами формы	мм	630
Диаметр поворотной плиты	мм	1300
Макс. поворотный диаметр формы	мм	1442

Узел впрыска	Ед.	m1500			m520
Узел впрыска	Ед.	A	B	C	A	B	C
Диаметр шнека	мм	55	60	65	38	42	45
Объем впрыска (теор.)	см³	655	780	915	221	270	310
Масса впрыска (ПС)	г	596	710	833	201	246	282
Давление впрыска	МПа	243	204	174	238	194	169
Скорость впрыска в воздух (ПС)	г/с	228	271	319	102	125	143
Скорость вращения шнека	об/мин	234			230
Макс. скорость впрыска	мм/сек	106			99
Ход шнека	мм	276			195
Диаметр шнека	мм	55	60	65	38	42	45
Объем впрыска (теор.)	см³	655	780	915	221	270	310
Масса впрыска (ПС)	г	596	710	833	201	246	282
Давление впрыска	МПа	243	204	174	238	194	169
Скорость впрыска в воздух (ПС)	г/с	228	271	319	102	125	143
Скорость вращения шнека	об/мин	234			230
Макс. скорость впрыска	мм/сек	106			99
Ход шнека	мм	276			195
Диаметр шнека	мм	55	60	65	38	42	45
Объем впрыска (теор.)	см³	655	780	915	221	270	310
Масса впрыска (ПС)	г	596	710	833	201	246	282
Давление впрыска	МПа	243	204	174	238	194	169
Скорость впрыска в воздух (ПС)	г/с	228	271	319	102	125	143
Скорость вращения шнека	об/мин	234			230
Макс. скорость впрыска	мм/сек	106			99
Ход шнека	мм	276			195
