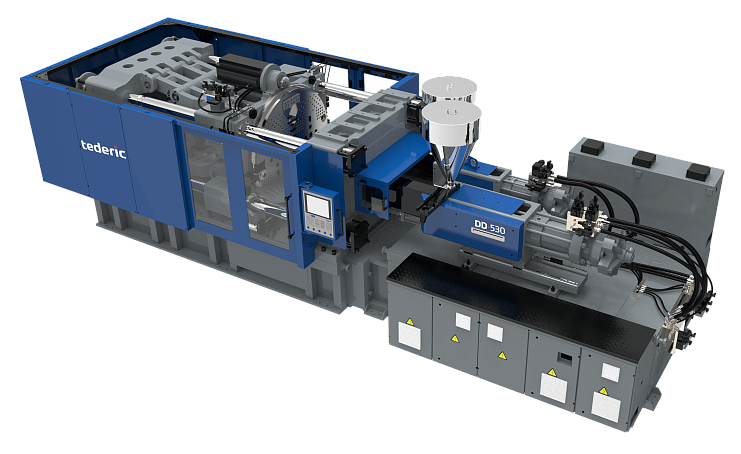

ТПА D530Db m840/m370

Серия ТПА

DREAM·DD

Усилие смыкания 530 тонн

Система привода Гидравлика

Тип смыкания Коленно-рычажный

Система управления Techmation/Keba

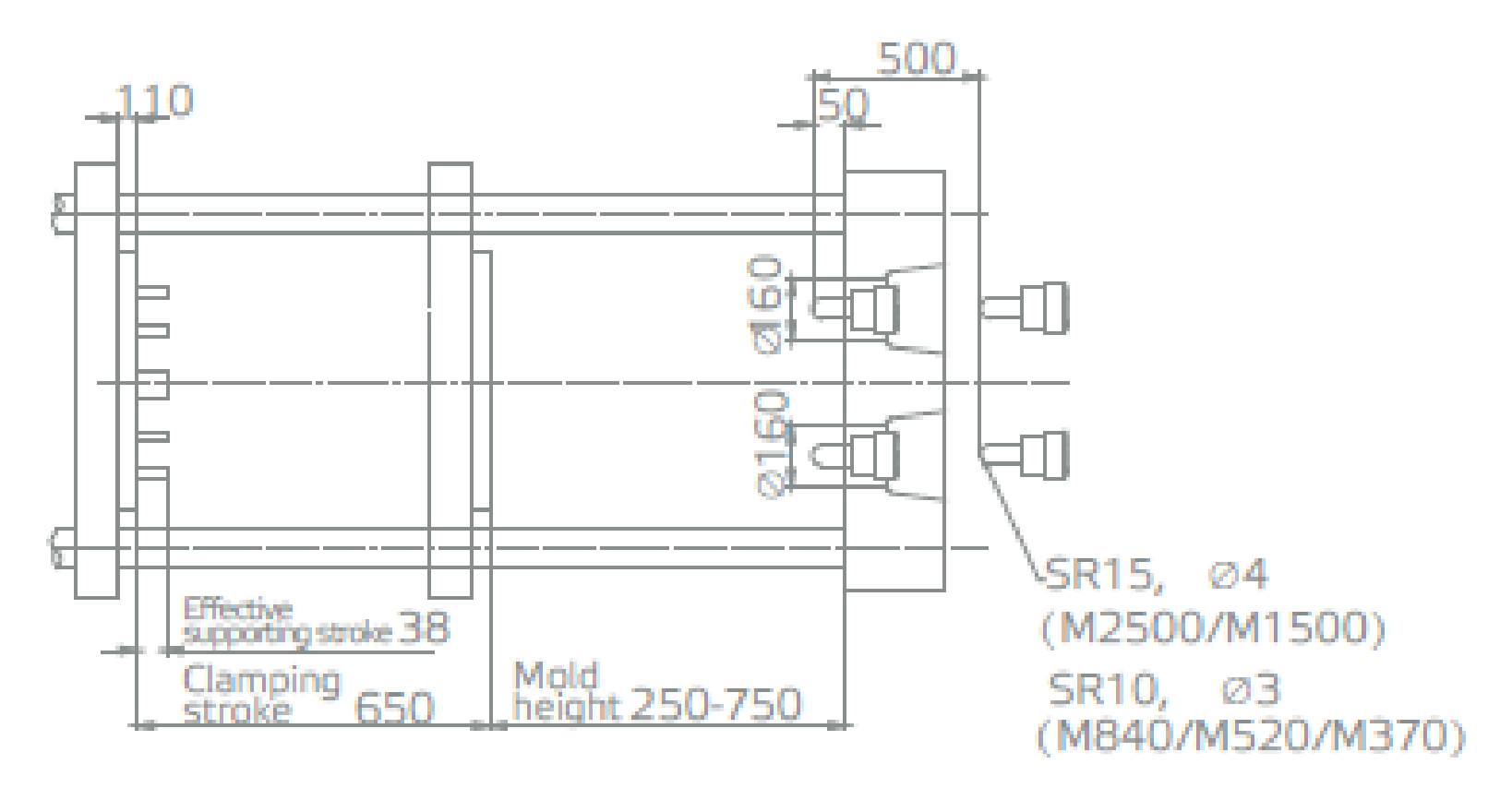

Узел смыкания	Ед.	D530Db m840/m370
Усилие смыкания	т	530
Ход открытия формы	мм	650
Расстояние между колонн	мм	1180x730
Макс. высота пресс-формы	мм	750
Мин. высота пресс-формы	мм	250
Несущая способность поворотной плиты	т	3.0
Ход толкателя	мм	160
Эффективный ход толкателя	мм	48
Усилие толкателя	кН	110
Кол-во толкателей	шт	5+5
Макс. просвет	мм	1370
Расстояние между центрами формы	мм	630

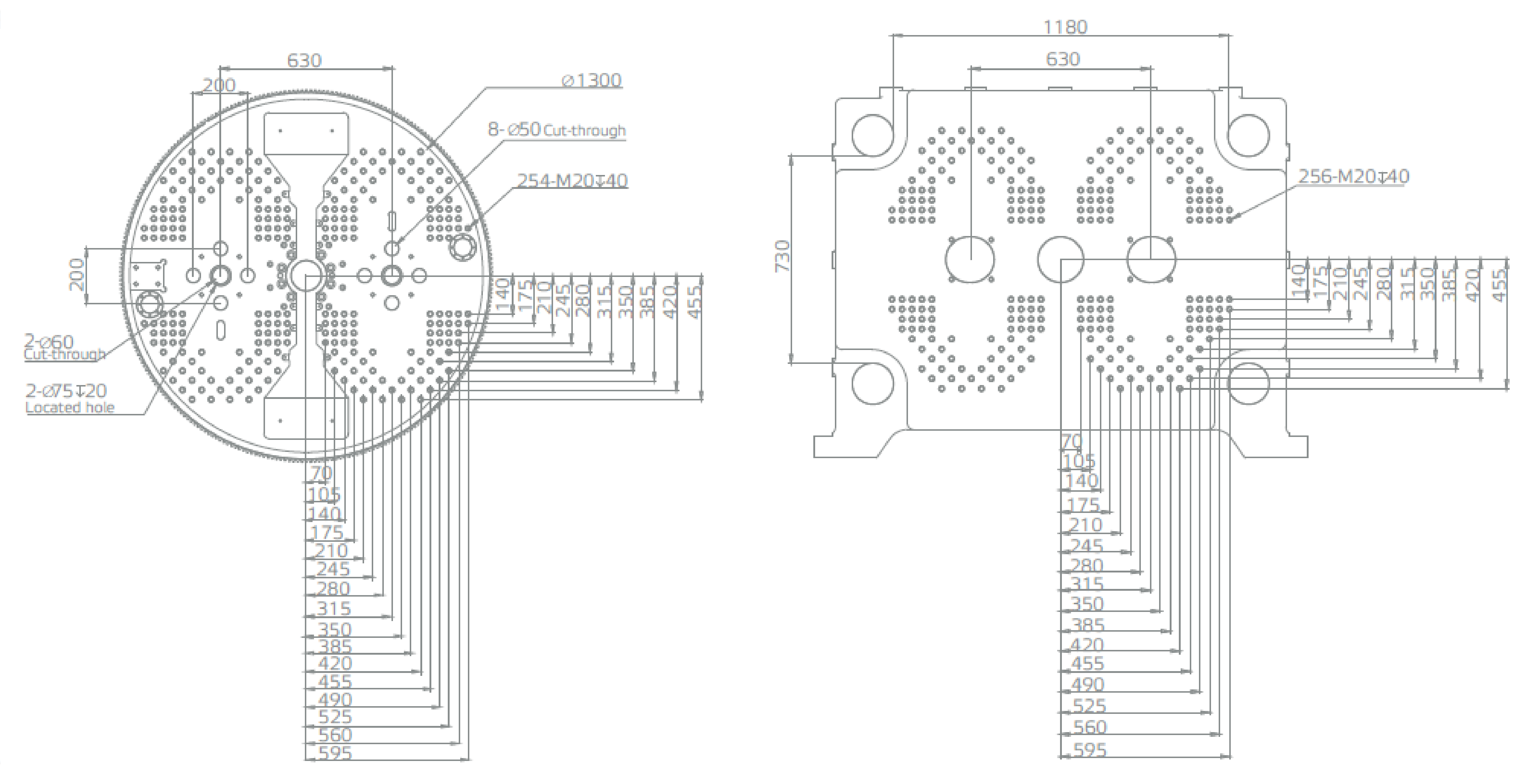

Диаметр поворотной плиты	мм	1300
Макс. поворотный диаметр формы	мм	1442

Узел впрыска	Ед.	m840			m370
Узел впрыска	Ед.	A	B	C	A	B	C
Диаметр шнека	мм	45	50	55	35	38	42
Объем впрыска (теор.)	см³	358	442	534	168	198	242
Масса впрыска (ПС)	г	325	402	486	153	181	221
Давление впрыска	МПа	235	191	158	223	189	155
Скорость впрыска в воздух (ПС)	г/с	197	244	295	88	104	126
Скорость вращения шнека	об/мин	240			218
Макс. скорость впрыска	мм/сек	136			101
Ход шнека	мм	225			175
Диаметр шнека	мм	45	50	55	35	38	42
Объем впрыска (теор.)	см³	358	442	534	168	198	242
Масса впрыска (ПС)	г	325	402	486	153	181	221
Давление впрыска	МПа	235	191	158	223	189	155
Скорость впрыска в воздух (ПС)	г/с	197	244	295	88	104	126
Скорость вращения шнека	об/мин	240			218
Макс. скорость впрыска	мм/сек	136			101
Ход шнека	мм	225			175
Диаметр шнека	мм	45	50	55	35	38	42
Объем впрыска (теор.)	см³	358	442	534	168	198	242
Масса впрыска (ПС)	г	325	402	486	153	181	221
Давление впрыска	МПа	235	191	158	223	189	155
Скорость впрыска в воздух (ПС)	г/с	197	244	295	88	104	126
Скорость вращения шнека	об/мин	240			218
Макс. скорость впрыска	мм/сек	136			101
Ход шнека	мм	225			175
