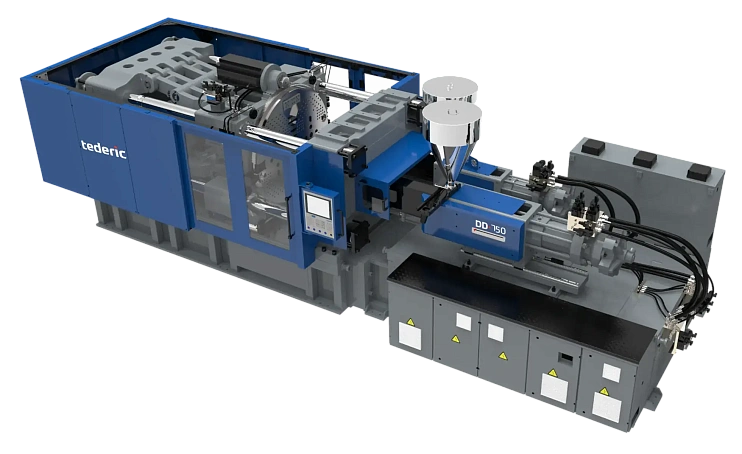

ТПА D750Db m520/m370

Серия ТПА

DREAM·DD

Усилие смыкания 750 тонн

Система привода Гидравлика

Тип смыкания Коленно-рычажный

Система управления Techmation/Keba

Производимая продукция:

Узел смыкания	Ед.	D750Db m520/m370
Усилие смыкания	т	750
Ход открытия формы	мм	700
Расстояние между колонн	мм	1260x780
Макс. высота пресс-формы	мм	900
Мин. высота пресс-формы	мм	300
Несущая способность поворотной плиты	т	4.0
Ход толкателя	мм	260
Эффективный ход толкателя	мм	148
Усилие толкателя	кН	110
Кол-во толкателей	шт	9+9
Макс. просвет	мм	1600
Расстояние между центрами формы	мм	650
Диаметр поворотной плиты	мм	1420
Макс. поворотный диаметр формы	мм	1546

Узел впрыска	Ед.	m520				m370
Узел впрыска	Ед.	A	A-	B	C	A	A-	B	C
Диаметр шнека	мм	38	35	42	45	35	32	38	42
Объем впрыска (теор.)	см³	221	188	270	310	168	141	198	242
Масса впрыска (ПС)	г	201	171	246	282	153	128	181	221
Давление впрыска	МПа	238	280	194	169	223	267	189	155
Скорость впрыска в воздух (ПС)	г/с	234	198	286	328	207	174	245	299
Скорость вращения шнека	об/мин	220
Макс. скорость впрыска	мм/сек	226				238
Ход шнека	мм	195				175
Диаметр шнека	мм	38	35	42	45	35	32	38	42
Объем впрыска (теор.)	см³	221	188	270	310	168	141	198	242
Масса впрыска (ПС)	г	201	171	246	282	153	128	181	221
Давление впрыска	МПа	238	280	194	169	223	267	189	155
Скорость впрыска в воздух (ПС)	г/с	234	198	286	328	207	174	245	299
Скорость вращения шнека	об/мин	220
Макс. скорость впрыска	мм/сек	226				238
Ход шнека	мм	195				175
Диаметр шнека	мм	38	35	42	45	35	32	38	42
Объем впрыска (теор.)	см³	221	188	270	310	168	141	198	242
Масса впрыска (ПС)	г	201	171	246	282	153	128	181	221
Давление впрыска	МПа	238	280	194	169	223	267	189	155
Скорость впрыска в воздух (ПС)	г/с	234	198	286	328	207	174	245	299
Скорость вращения шнека	об/мин	220
Макс. скорость впрыска	мм/сек	226				238
Ход шнека	мм	195				175
Диаметр шнека	мм	38	35	42	45	35	32	38	42
Объем впрыска (теор.)	см³	221	188	270	310	168	141	198	242
Масса впрыска (ПС)	г	201	171	246	282	153	128	181	221
Давление впрыска	МПа	238	280	194	169	223	267	189	155
Скорость впрыска в воздух (ПС)	г/с	234	198	286	328	207	174	245	299
Скорость вращения шнека	об/мин	220
Макс. скорость впрыска	мм/сек	226				238
Ход шнека	мм	195				175

Прочее	Ед.	D750Db m520/m370
Макс. давление насоса	МПа	17.5
Мощность двигателя насоса	кВТ	32
Мощность нагревателей	кВТ	6,0/6,6
Вместимость бункера	кг	25
Объем масляного бака	л	800
Вес станка	т	34
Размеры станка (ДхШхВ)	м	9,0x2,65x2,36
