ТПА D750Db m840/m520

Серия ТПА

DREAM·DD

Усилие смыкания 750 тонн

Система привода Гидравлика

Тип смыкания Коленно-рычажный

Система управления Techmation/Keba

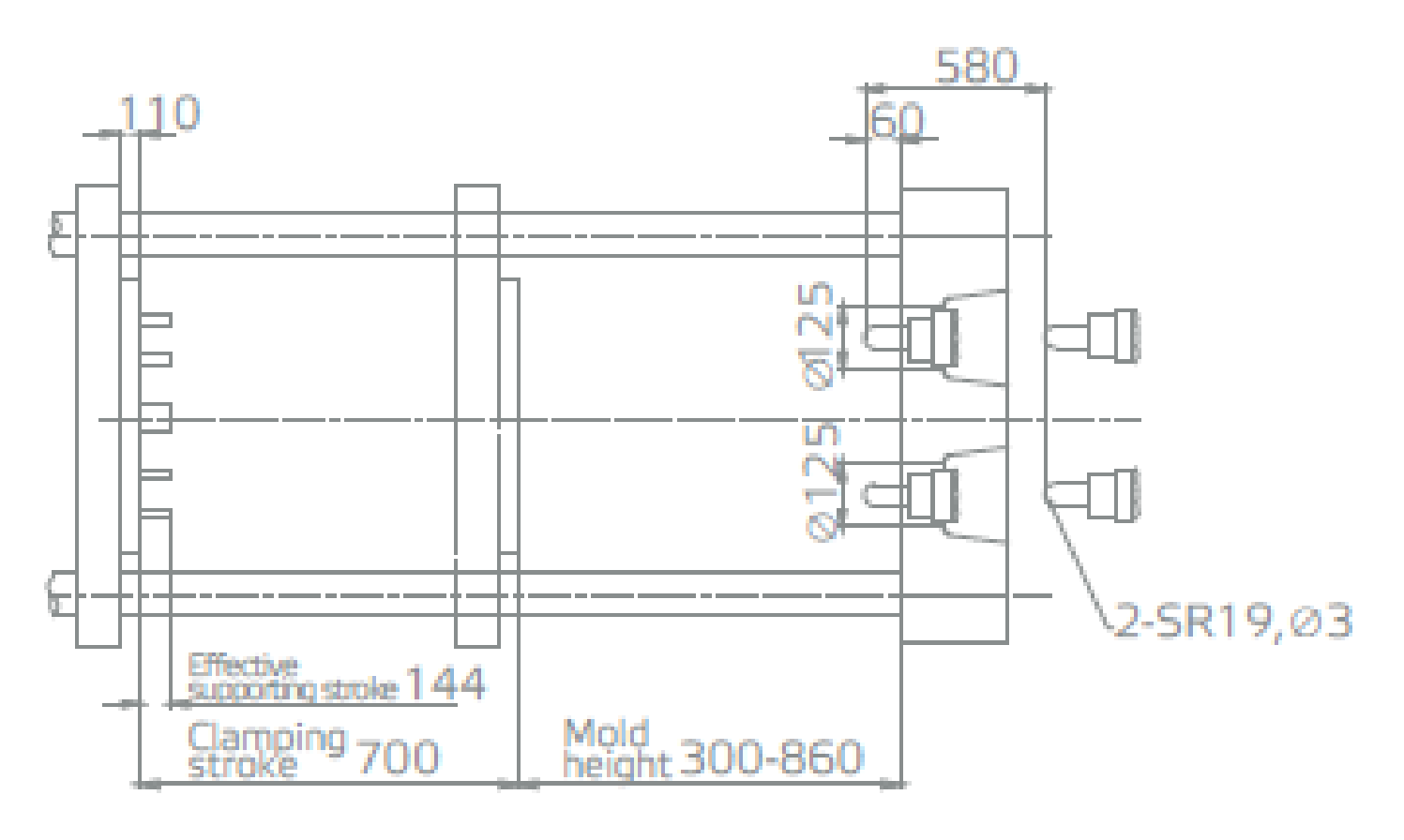

Узел смыкания	Ед.	D750Db m840/m520
Усилие смыкания	т	750
Ход открытия формы	мм	700
Расстояние между колонн	мм	1260x780
Макс. высота пресс-формы	мм	900
Мин. высота пресс-формы	мм	300
Несущая способность поворотной плиты	т	4.0
Ход толкателя	мм	260
Эффективный ход толкателя	мм	148
Усилие толкателя	кН	110
Кол-во толкателей	шт	9+9
Макс. просвет	мм	1600
Расстояние между центрами формы	мм	650

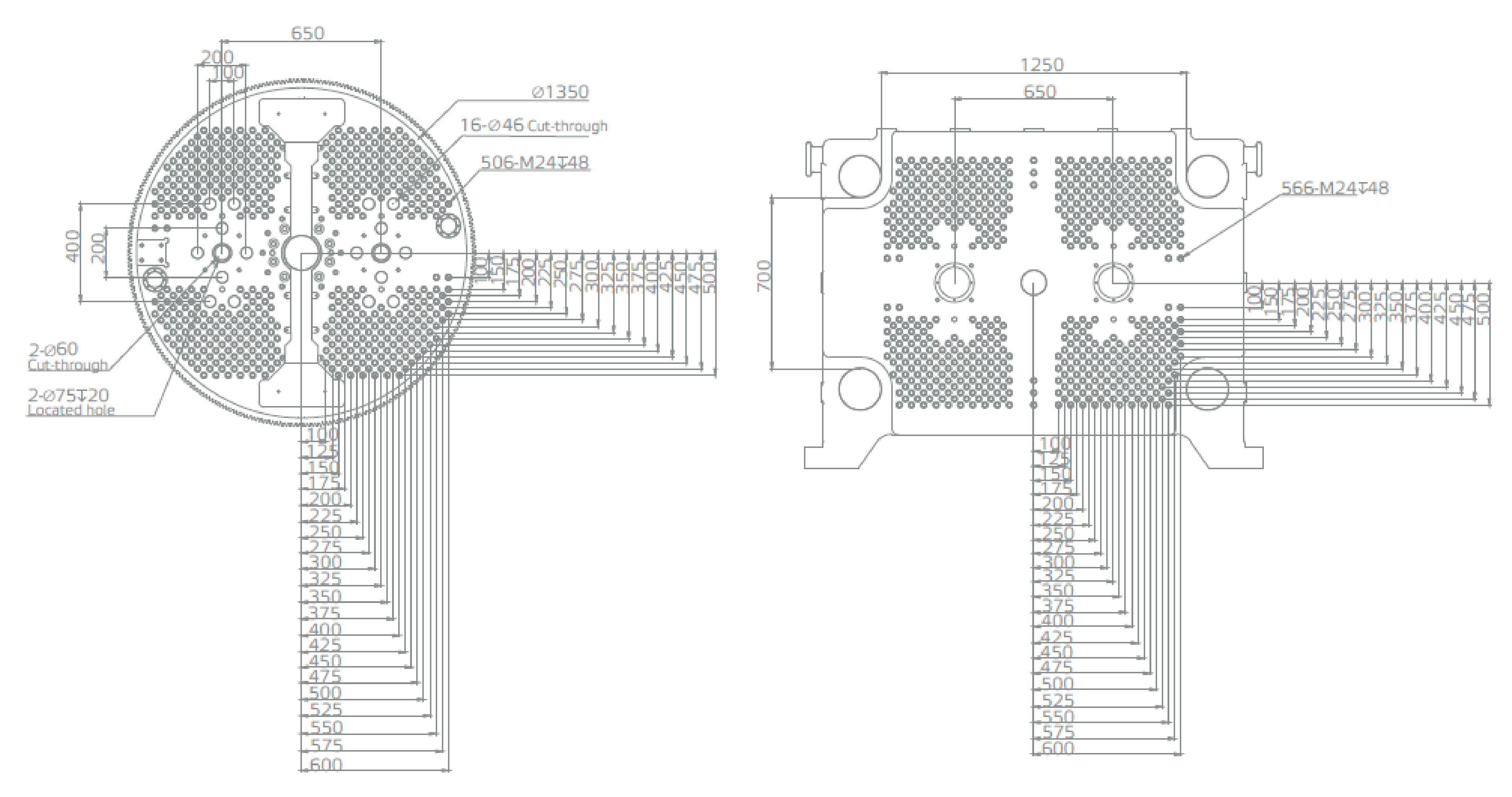

Диаметр поворотной плиты	мм	1420
Макс. поворотный диаметр формы	мм	1546

Узел впрыска	Ед.	m840			m520
Узел впрыска	Ед.	A	B	C	A	A-	B	C
Диаметр шнека	мм	45	50	55	38	35	42	45
Объем впрыска (теор.)	см³	358	442	534	221	188	270	310
Масса впрыска (ПС)	г	325	402	486	201	171	246	282
Давление впрыска	МПа	235	191	158	238	280	194	169
Скорость впрыска в воздух (ПС)	г/с	343	423	512	234	198	286	328
Скорость вращения шнека	об/мин	220
Макс. скорость впрыска	мм/сек	237			226
Ход шнека	мм	225			195
Диаметр шнека	мм	45	50	55	38	35	42	45
Объем впрыска (теор.)	см³	358	442	534	221	188	270	310
Масса впрыска (ПС)	г	325	402	486	201	171	246	282
Давление впрыска	МПа	235	191	158	238	280	194	169
Скорость впрыска в воздух (ПС)	г/с	343	423	512	234	198	286	328
Скорость вращения шнека	об/мин	220
Макс. скорость впрыска	мм/сек	237			226
Ход шнека	мм	225			195
Диаметр шнека	мм	45	50	55	38	35	42	45
Объем впрыска (теор.)	см³	358	442	534	221	188	270	310
Масса впрыска (ПС)	г	325	402	486	201	171	246	282
Давление впрыска	МПа	235	191	158	238	280	194	169
Скорость впрыска в воздух (ПС)	г/с	343	423	512	234	198	286	328
Скорость вращения шнека	об/мин	220
Макс. скорость впрыска	мм/сек	237			226
Ход шнека	мм	225			195
